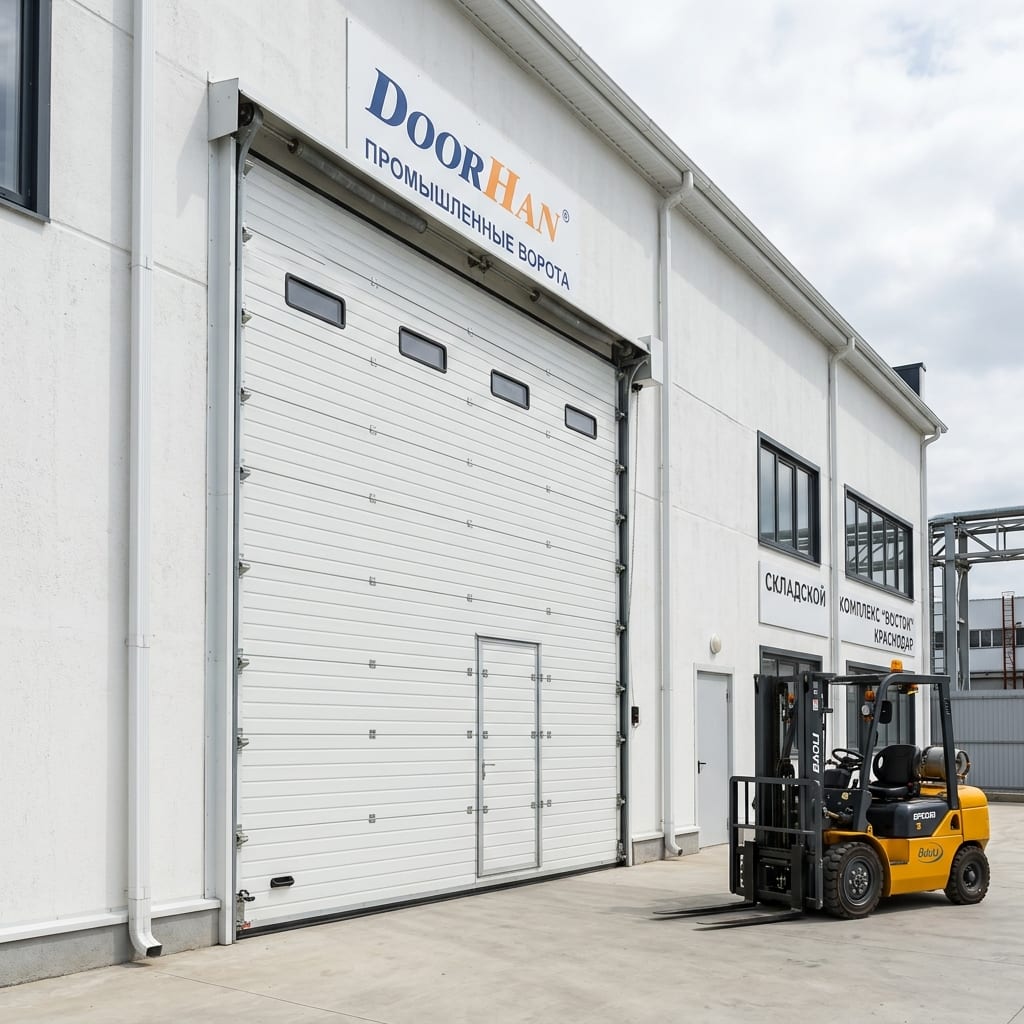

Базовые характеристики DoorHan ISD02
| Параметр | Значение |
|---|
| Размер | 5 000 × 5 000 мм |
| Площадь полотна | 25 м² |
| Вес полотна | 180–220 кг |
| Толщина панели | 40 или 45 мм |
| Ресурс | 100 000 циклов |
| Привод (мин.) | 1 200 Н |
| Торсионный вал | 50–57 мм |
| Пролёт макс. | до 9 000 мм |
Требования к помещению
| Параметр | Значение |
|---|
| Притолока | от 200 мм над проёмом |
| Боковой зазор | по 90 мм с каждой стороны |
| Глубина (стандарт) | от 5 500 мм от ворот |
| Глубина (вертикаль) | не нужна (потолок +1 200 мм) |
| Питание | 380 В / 3 фазы или 220 В / 20 А |
Варианты конфигурации
- Стандартный подъём — горизонтальные секции под потолком, нужна глубина 5 500 мм
- Вертикальный подъём — секции уходят вертикально вверх, нужен потолок H + 1 200 мм
- ATEX-привод — для взрывоопасных зон Ex, +45 000 ₽
- Комплекс дока — ISD02 + докшелтер + уравнительная платформа
- ТО по договору — 2 раза в год, гарантия ресурса 100 000 циклов
Важно: При полотне 25 м² привод 800–1000 Н не подходит — нужен 1 200 Н. При заказе через другие компании без расчёта часто ставят слабый привод — он сгорит за 2–4 месяца. Мы рассчитываем правильно.
Когда нужен вертикальный подъём
- Мостовой кран идёт вдоль стены ворот — стандартные направляющие мешают
- Глубина цеха от ворот менее 5 500 мм
- Специфическая планировка с оборудованием под потолком
