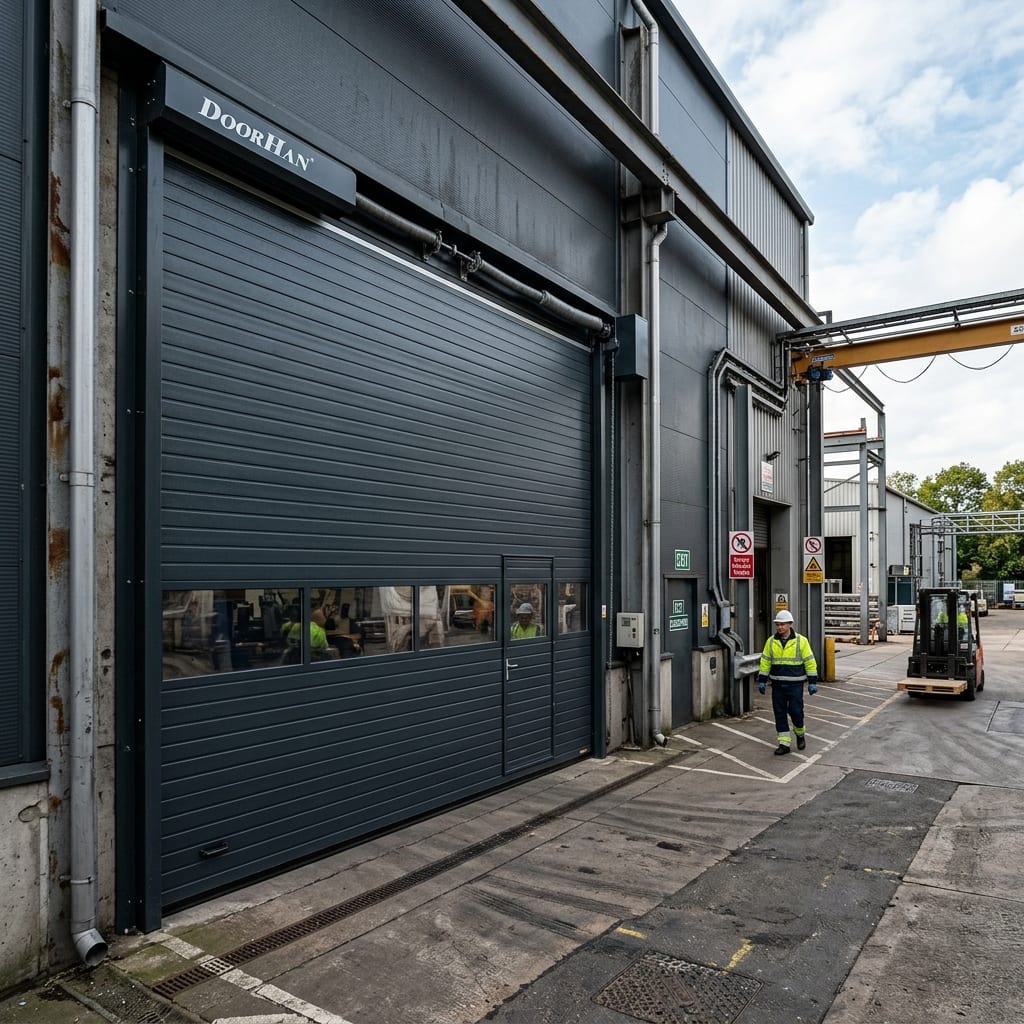

Флагманские промышленные ворота с торсионным механизмом. Ресурс до 100 000 циклов, пролёт до 9 м, высота до 8 м. Направляющие 3 мм, УЗТ стандарт. Для крупных логистических объектов, заводов и складских комплексов.
| Параметр | Значение |
|---|---|
| Толщина панели | 40 мм или 45 мм (на выбор) |
| Механизм балансировки | Торсионный вал промышленного класса |
| Ресурс торсиона | до 100 000 циклов |
| Направляющие | Сталь 3 мм (максимум в серии) |
| УЗТ | Стандарт + защита от поломки пружины |
| Макс. ширина пролёта | до 9 000 мм |
| Макс. высота пролёта | до 8 000 мм |
| Мин. притолока | от 170 мм |
| Типы подъёма | Стандартный / высокий / вертикальный |
| Полотно по весу | до 600 кг (расчётная нагрузка) |
| Гарантия | 3 года |
| Параметр | ISD01 | ISD02 |
|---|---|---|
| Механизм | Пружины растяжения | Торсионный вал |
| Ресурс | 50 000 цикл. | 100 000 цикл. |
| Направляющие | 2.5 мм | 3 мм |
| Макс. ширина | 6 000 мм | 9 000 мм |
| Макс. высота | 7 000 мм | 8 000 мм |
| Панель | 40 мм | 40 или 45 мм |
| Боковые пристенки | Нужны (пружины) | От 80 мм |
| Цена от | 95 000 ₽ | 120 000 ₽ |
| Размер (Ш × В) | Стоимость |
|---|---|
| 3 500 × 3 500 | от 120 000 ₽ |
| 4 000 × 4 000 | от 155 000 ₽ |
| 5 000 × 4 500 | от 210 000 ₽ |
| 6 000 × 5 000 | от 265 000 ₽ |
| 7 000 × 6 000 | от 345 000 ₽ |
| 9 000 × 7 000 | от 480 000 ₽ |
| Нестандарт / вертикальный | по КП |
| Привод | Для пролёта | Доп. цена |
|---|---|---|
| DoorHan Shaft-60 KIT | до 25 м² | от 58 000 ₽ |
| DoorHan Shaft-100 KIT | до 40 м² | от 82 000 ₽ |
| Faac 770N (промышл.) | до 35 м² | от 95 000 ₽ |
| Скоростной CAME BX (15 сек) | до 30 м² | от 110 000 ₽ |
| Услуга | Стоимость |
|---|---|
| Выезд инженера + расчёт | Бесплатно |
| Монтаж (до 25 м²) | от 22 000 ₽ |
| Вертикальный подъём | +28 000 ₽ |
| Петлевой датчик в пол | от 10 000 ₽ |
| ТО (ежегодно) | от 8 000 ₽ |
Главная ошибка — выбирать привод по весу полотна. Правильно — по площади: 1 Н = ~0.35 м². Ворота 6×5 м (30 м²) требуют привод минимум 900–1 200 Н. Слабый привод перегреется и сгорит за 1–2 сезона интенсивной работы.
ISD02 с торсионом — нужно 170+ мм над проёмом. С промышленным приводом — 350+ мм. Проверяйте до заказа. Если притолока 100–170 мм — специальный низкопрофильный торсион за доплату. Менее 100 мм — только пружины (ISD01).
При вертикальном подъёме полотно поднимается строго вверх. Нужно: высота потолка = высота проёма + 1 000 мм минимум. Для ворот 5×5 м — потолок от 6 000 мм. Обязательно уточняйте высоту помещения при проектировании.
ISD02 при интенсивной работе (50+ циклов/день) нуждается в регламентном ТО каждые 6–12 месяцев: смазка торсиона и петель, регулировка натяжения, проверка УЗТ. Без ТО ресурс 100 000 циклов недостижим. Договор ТО заключаем при монтаже.
Официальный дилер DoorHan. Проектирование под пролёт, согласование, монтаж, пусконаладка, договор ТО.
